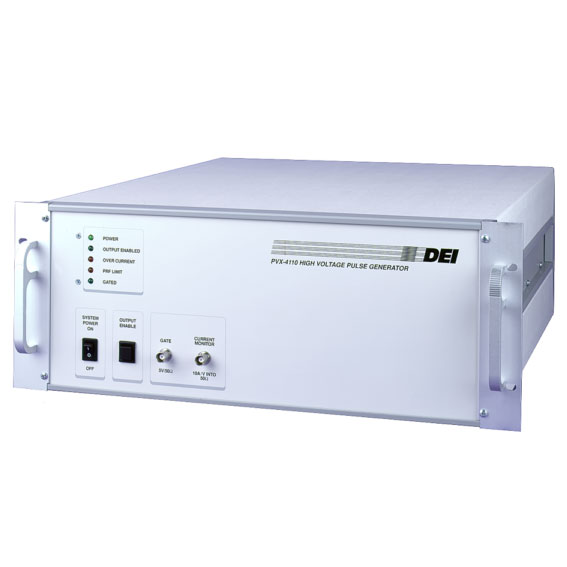

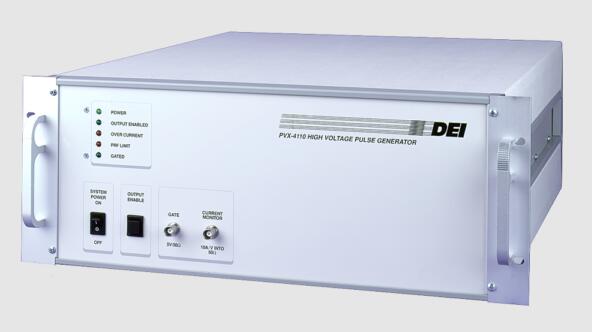

DEI PVX-4110 10kV雙極脈沖發生器
數據表PVX-4110脈沖發生器是直接耦合的，空氣冷卻的固態半橋（圖騰柱）設計，具有同樣快的脈沖上升和下降時間，低功耗，并且?guī)缀鯖]有過沖，下沖或振鈴。它具有過流檢測和關斷電路，以保護脈沖發生器免受負載或互連電纜中的電弧和短路引起的潛在損害。
PVX-4110集成了所有控制和保護邏輯電路，支持電源，能量存儲和輸出網絡。它可以直接連接到負載，不需要串聯或并聯電阻，脈沖發生器和負載之間的阻抗匹配網絡或額外的能量存儲（電容器組）。所有這些都是在PVX-4110中進行的。
特征
Ø 0至±10,000 V脈沖輸出
Ø <60 ns上升和下降時間，10 kHz脈沖重復頻率
Ø 防止電弧，短路和負載瞬變
Ø 電壓和電流監控器輸出
應用領域
PVX-4110適合用于驅動萃取柵格和偏轉板，以在飛行時間質譜儀和加速器中對粒子束進行靜電調制。其堅固且通用的設計也使其適合脈沖或門控功率管柵格，普克爾盒和Q開關，聲換能器，微通道板，光電倍增管和圖像增強器
重量 | 35磅 |
方面 | 26×26×12英寸 |
最高電壓（V） | 10,000 |
脈沖極性 | 雙極（+/-） |
最高頻率（kHz） | 10 |
最小脈沖寬度（PWm-ns） | 200 |
上升時間（Tr-ns） | 60 |
下降時間（Tf-ns） | 60 |
脈沖引擎（觸發） | 外部的 |
電腦控制 | 不適用 |
構成因素 | 臺式，機架安裝可選 |
