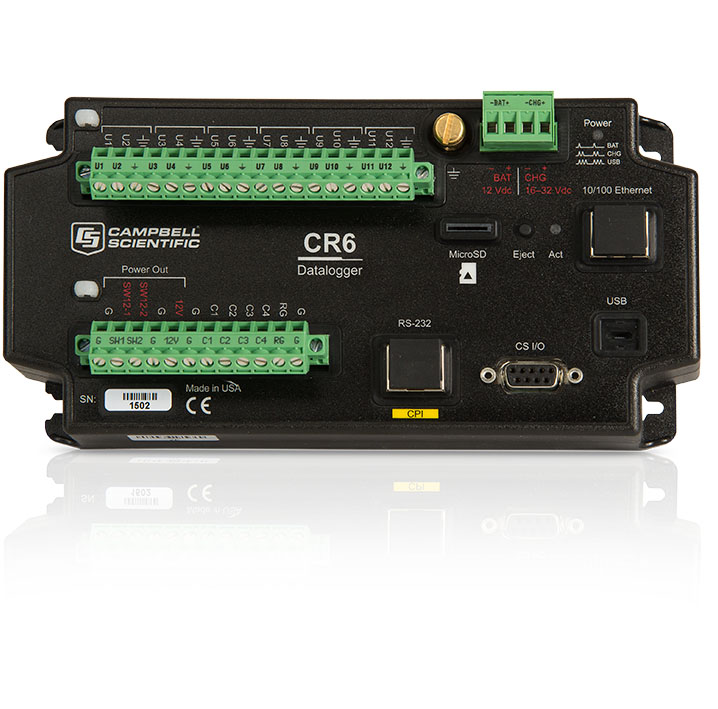

CR6數據采集器
概觀
CR6測量和控制數據記錄器是數據采集系統的強大核心組件。CR6數據記錄器提供快速通信，低功耗要求，內置USB，緊湊的尺寸以及高模擬輸入精度和分辨率。它使用通用（U）終端，幾乎可以連接任何傳感器 - 模擬，數字或智能。該多功能數據記錄器還能夠進行靜態振弦測量。
優點和特點
Ø 可在極端環境下工作，標準工作范圍為-40°至+ 70°C，工作范圍為-55°至+ 85°C
Ø 直接連接到計算機的USB端口
Ø U端子可根據您的需要進行配置：模擬或數字，輸入或輸出
Ø 使用我們的VSPECT™光譜分析技術支持靜態振弦測量
Ø 通過高分辨率測量來區分?jǐn)?shù)據值的微小變化（至0.05μV，24位Adc）
Ø 包含用于托管Campbell傳感器和分布式模塊（CDM）的板載CPI端口
Ø 通過10/100以太網RJ-45或USB以太網（虛擬以太網）直接連接以太網
Ø 包括microSD卡驅動器，可滿足擴展內存要求
Ø 使用SDI-12，RS-232和/或RS-485提供簡單的串行傳感器集成和測量
Ø 支持全PakBus ®網絡
Ø 包括一個嵌入式網頁，可通過Web瀏覽器直接連接
詳細說明
CR6幾乎可以測量任何具有電氣響應的傳感器，驅動直接通信和電信，將數據降低到統計值，執行計算以及控制外部設備。在進行測量之后，將數據存儲在板載的非易失性存儲器中，等待傳輸?shù)接嬎銠C。由于大多數應用程序不需要記錄每個測量值，因此程序通常將多個測量值組合成計算或統計匯總，例如平均值和標準偏差。
通訊選項
CR6-WIFI選件
CR6-WIFI是短距離無線IP通信的理想解決方案。
使用支持Wi-Fi的設備和免費的LoggerLink移動應用程序，您可以無線連接到CR6-WIFI。CR6-WIFI出廠配置為Wi-Fi接入點�；蛘�，CR6-WIFI可以配置為加入具有標準或企業（EAP）安全性的現有Wi-Fi網絡。
CR6-RF407選件
CR6-RF407是中檔，免許可無線電通信的理想選擇。
這種900 MHz，250 mW跳頻擴頻無線電選項可以使用隨附的RF407無線電加入其他數據記錄器的高速“網狀拓?fù)洹睙o線電網絡。
CR6-RF412選件
CR6-RF412是中檔免許可無線電通信的理想選擇。
這款922 GHz，250 mW跳頻擴頻無線電主要設計用于澳大利亞和新西蘭的未經許可的操作，可以使用隨附的RF412無線電加入其他數據記錄器的高速“網狀拓?fù)洹睙o線電網絡。
CR6-RF422選件
CR6-RF422適用于中短距離，免許可證的無線電通信。
在歐盟使用，這種868 MHz，25 mW無線電選項包括先聽后講（LBT）和自適應頻率捷變（AFA）。它可以使用附帶的RF422無線電加入其他數據記錄器的高速“網狀拓?fù)洹睙o線電網絡。
CR6-RF451選件
CR6-RF451通常用于遠程免許可證無線電通信。
利用這種內部900 MHz，1 W跳頻擴頻無線電選項，CR6-RF451可以成為“星形拓?fù)洹本W(wǎng)絡的一部分，其中所有RF流量都通過主站路由。它可以使用RF450或RF451無線電與其他設備在網絡中工作。CR6-RF451可以配置為主設備，中繼設備或遠程設備，并且可以在惡劣的RF環境中相隔數英里。
工作溫度范圍 | -40°至+ 70°C（標準） -55°至+ 85°C（延長） 非冷凝環境 |
案例材料 | 高抗沖擊聚碳酸酯和抗紫外線TPE，回收代碼7 |
通用輸入 | 12個獨立配置的輸入，用于模擬或數字功能 |
脈沖計數器 | 16（C1到C4和U1到U12） |
通訊端口 | 以太網絡 USB Micro B CS I / O. RS-232 CPI RS-485 SDI-12 |
數據存儲端口 | 的microSD |
開關12伏 | 2個終端 |
數字I / O. | 16個端子（C1至C4，U1至U12）可配置為數字輸入和輸出。對于某些功能，端子可成對配置為5 V或3.3 V邏輯。 |
輸入限制 | ±5 V |
模擬電壓精度 | 精度規格不包括傳感器或測量噪聲。 在0°至40°C時±（0.04％的測量值+偏移量） 在-40°至+ 70°C時±（0.06％的測量值+偏移量） ±（0.08％測量值+偏移量）-55°至+ 85°C（擴展溫度范圍） |
ADC | 24位 |
電源要求 | 充電器輸入（CHG）為16至32 Vdc 電池輸入為10至18 Vdc（BAT） |
實時時鐘準確度 | ±3分鐘 每年（可選GPS校正至±10μs） |
互聯網協議 | 以太網，PPP，CS I / O IP，RNDIS，ICMP / Ping，自動IP（APIPA），IPv4，IPv6，UDP，TCP，TLS，DNS，DHCP，SLAAC，SNMPv3，NTP，Telnet，HTTP（S）， FTP（S），SMTP / TLS，POP3 / TLS |
通信協議 | CPI，PakBus，SDM，SDI-12，Modbus，TCP，DNP3，UDP，NTCIP，NMEA 0183，I2C，SPI等 |
保證 | 3年（材料和工藝缺陷） |
用于CPU使用和最終存儲的電池備份SRAM | 4 MB |
數據存儲 | 4 MB SRAM + 72 MB閃存（帶可移動microSD閃存卡的存儲擴展速度高達16 GB。） |
空閑電流漏極，平均值 | 假設BAT端子上有12 Vdc ; 如果使用CHG端子，則增加2 mA 。 <1毫安 |
有源電流漏極，平均值 | 假設BAT端子上有12 Vdc ; 如果使用CHG端子，則增加2 mA 。 3 mA（1 Hz掃描） 67 mA（20 Hz掃描） |
靜態振弦測量 | 支持的 |
外形尺寸 | 21.0 x 10.2 x 5.6 cm（8.3 x 4.0 x 2.2 in。） |
重量 | 0.42至0.52千克（0.92至1.15磅），具體取決于所選的通訊選項 |
CR6-RF412選件 | |
無線電類型 | 跳頻擴頻（FHSS） |
輸出功率 | 5至250 mW（用戶可選） |
頻率 | 915至928 MHz（澳大利亞，新西蘭） |
射頻數據速率 | 200 kbps |
接收靈敏度 | -101 dBm |
天線連接器 | RPSMA |
空閑電流漏極，平均值 | 12 mA（@ 12 Vdc） |
有源電流漏極，平均值 | <80 mA（@ 12 Vdc） |
CR6-RF422選件 | |
無線電類型 | 跳頻擴頻（FHSS） |
輸出功率 | 2至25 mW（用戶可選） |
頻率 | 863至870 MHz（歐盟） |
射頻數據速率 | 10 kbps |
接收靈敏度 | -106 dBm |
天線連接器 | RPSMA |
空閑電流漏極，平均值 | 9.5毫安 |
有源電流漏極，平均值 | 20毫安 |
CR6-RF427選件 | |
無線電類型 | 跳頻擴頻（FHSS） |
輸出功率 | 5至250 mW（用戶可選） |
頻率 | 902至907.5 MHz / 915至928 MHz（巴西） |
射頻數據速率 | 200 kbps |
接收靈敏度 | |
天線連接器 | RPSMA（需要外部天線） |
空閑電流漏極，平均值 | 12 mA（@ 12 Vdc） |
有源電流漏極，平均值 | <80 mA（@ 12 Vdc） |
CR6-RF451選件 | |
無線電類型 | 跳頻擴頻（FHSS） |
輸出功率 | 10至1,000 mW（用戶可選） |
頻率 | 902至928 MHz |
射頻數據速率 | 115.2或153.6 kbps（用戶可選） |
接收靈敏度 | -108 dBm（10 -4 BER 為115.2 kbps ） -103 dBm（10 -4 BER 為153.6 kbps ） |
天線連接器 | RPSMA |
空閑電流漏極，平均值 | 最大15 mA（@ 12 Vdc） |
有源電流漏極，平均值 | 最大650 mA（@ 12 Vdc） |
CR6-WIFI選項 | |
運作模式 | 客戶端或接入點 |
運行頻率 | 2.4 GHz，20 MHz帶寬 |
天線連接器 | RPSMA |
天線 | pn 16005單位增益（0 dBd），1/2波鞭，全向，鉸接式關節，用于垂直或水平方向 |
發射功率 | 7至18 dBm（5至63 mW） |
